[文章导读] 纳米压痕仪主要用于微纳米尺度薄膜材料的硬度与杨氏模量测试，测试结果通过力与压入深度的曲线计算得出，无需通过显微镜观察压痕面积。

纳米压痕仪主要用于微纳米尺度薄膜材料的硬度与杨氏模量测试，测试结果通过力与压入深度的曲线计算得出，无需通过显微镜观察压痕面积。

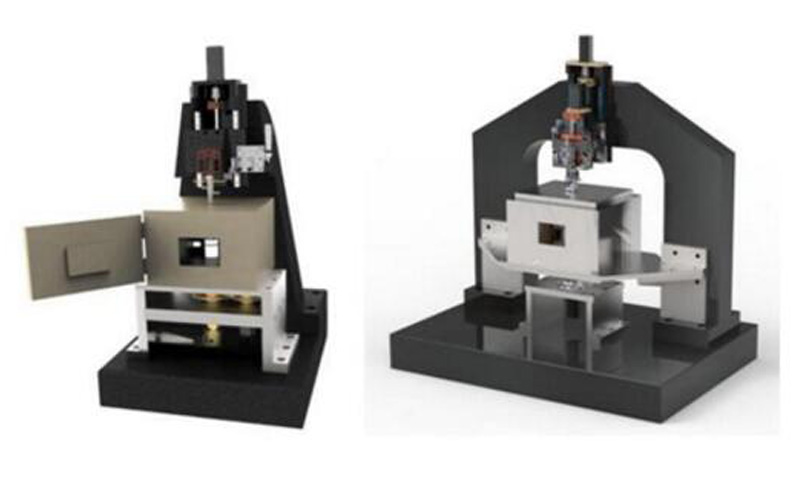

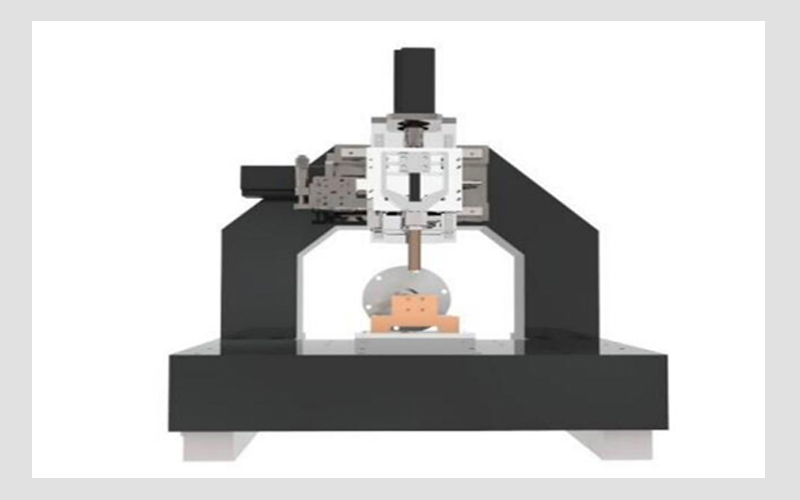

纳米压痕仪主要用于测量纳米尺度的硬度与弹性模量，可以用于研究或测试薄膜等纳米材料的接触刚度、蠕变、弹性功、塑性功、断裂韧性、应力-应变曲线、疲劳、存储模量及损耗模量等特性。纳米压痕仪可适用于有机或无机、软质或硬质材料的检测分析，包括PVD、CVD、PECVD薄膜，感光薄膜，彩绘釉漆，光学薄膜，微电子镀膜，保护性薄膜，装饰性薄膜等等。基体可以为软质或硬质材料，包括金属、合金、半导体、玻璃、矿物和有机材料等。

半导体技术(钝化层、镀金属、Bond Pads)；存储材料(磁盘的保护层、磁盘基底上的磁性涂层、CD的保护层)；光学组件(接触镜头、光纤、光学刮擦保护层)；金属蒸镀层；纳米压痕仪可应用于防磨损涂层(TiN, TiC, DLC, 切割工具)；药理学(药片、植入材料、生物组织)；工程学(油漆涂料、橡胶、触摸屏、MEMS)等行业。
