聚二甲基硅氧烷（PDMS）作为一种高分子聚合物材料，除了具有廉价、加工简便等特点之外，还可以用浇注法复制微结构、能透过可见及部分紫外光、具有生物兼容性等优点，是目前微流控芯片制备中使用较多的一种材料。但PDMS质地柔软，单一用PDMS制作的微流控芯片，不适合应用于对其机械刚度要求较高的场合。采用PDMS、硅、玻璃混合封装的方法可以通过合理设计扬长避短，充分发挥各种材料的优点，以满足不同的使用要求。固化后的PDMS表面具有一定的粘附力，一对成型后的PDMS基片不加任何处理，即可借助分子间的引力自然粘合，但这种粘合强度有限，容易发生漏液。

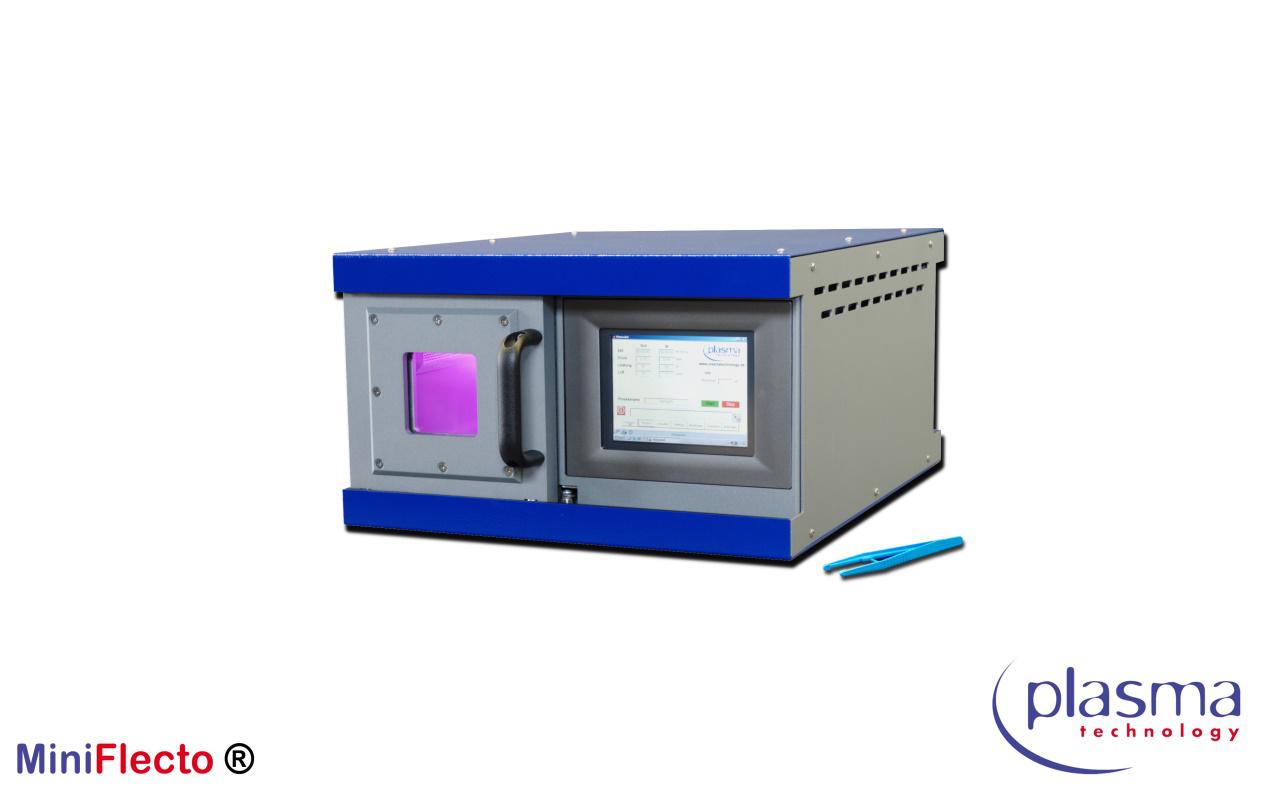

目前，关于PDMS与硅基材料低温键合的方法多种多样。在制作硅-PDMS多层结构微阀的过程中，将PDMS直接旋涂、固化在硅片上，实现硅-PDMS薄膜直接键合，这种方法属于可逆键合，键合强度不高。在制作生物芯片时，利用氧等离子体分别处理PDMS和带有氧化层掩膜的硅基片，将其键合在一起。此方法实际上是PDMS与SiO2掩膜层的键合，但在硅表面由热氧化法制得的SiO2膜层与PDMS的键合效果并不理想。利用氧等离子体表面处理，使PDMS与带有钝化层的硅片在室温常压下可以成功键合。在利用氧等离子体改性处理实现PDMS与其它基片键合的技术中，一般认为，在进行氧等离子体表面改性后，应立即将PDMS基片与盖片贴合，否则PDMS表面将很快恢复疏水性，从而导致键合失效，因此可操作工艺时间较短，一般为1～10min。而通常在需键合的PDMS基片和硅基片上都会带有相应的微细结构，键合前需用一定的时间进行结构图形的对准，因此，如何使PDMS活性表面的持续时间得以延长，成为保证键合质量的关键。
氧等离子体处理后的PDMS，其表面引入了亲水性质的-OH基团，并代替了-CH基团，从而使PDMS表面表现出极强的亲水性质。同样，由于硅基底通过浓硫酸处理，表面含有大量Si-O键，在氧等离子体处理的过程中，Si-O键被打断，从而在表面形成大量的si悬挂键，通过吸收空气中-OH，形成了Si-OH键。将处理后的PDMS与硅表面相贴合，两表面的Si-OH之间发生如下反应：2Si-OH®Si-O-Si+2H2O。在硅基底与PDMS之间形成了牢固的Si-O键结合，从而完成了二者问不可逆键合。
普遍的观点认为在PDMS与PDMS、PDMS与硅或玻璃的键合工艺中，基片和盖片表面活化处理后，应在1～10min之内将其贴合，否则无法完成共价键结合，目前对此现象较一致的看法是PDMS本体中的低分子量基团迁移至表面，逐渐覆盖表面的-OH基团，随着时间推移，PDMS表面的-OH基团越来越少，最终则导致无法与硅基底粘合。
