平行生物反应器

平行生物反应器
平行生物反应器替代摇瓶、填补摇瓶和传统发酵罐之间的空白

效率至少提升10倍，顺序实验变平行实验，数据可比性提高，完全自主研制(结构/硬件/软件)，100%国产化，国内遥遥领先的AFDP控制技术(飞机中的发动机)，突破了微量高精度控制技术(补料、取样和控压)，团队和技术来自华东理工大学生物反应器工程国家重点实验室

平行反应器	摇瓶	传统发酵罐
有在线监测与控制	无	有
对操作人员要求低	低	高
1人操作8-16个罐	可以	不可以
批次间系统误差小	大	大
实时比较多罐参数	不能	不能
占地面积少	少	多

降本-大大降低人员成本和时间成本

增效-效率至少提升10倍

提准-顺序实验变平行实验，数据可比性提高

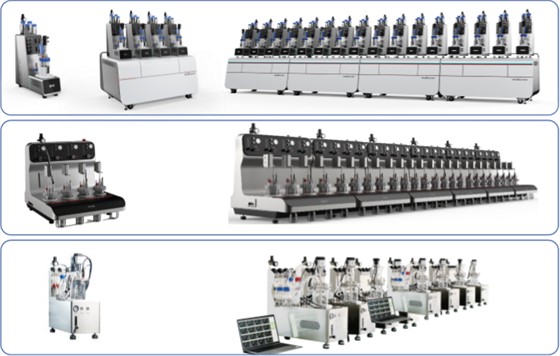

产品系列概览

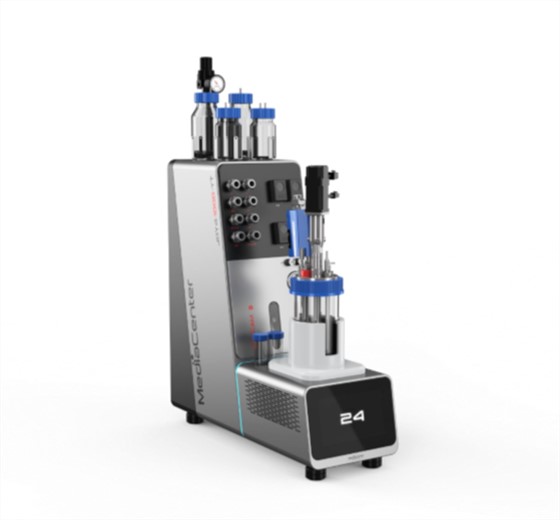

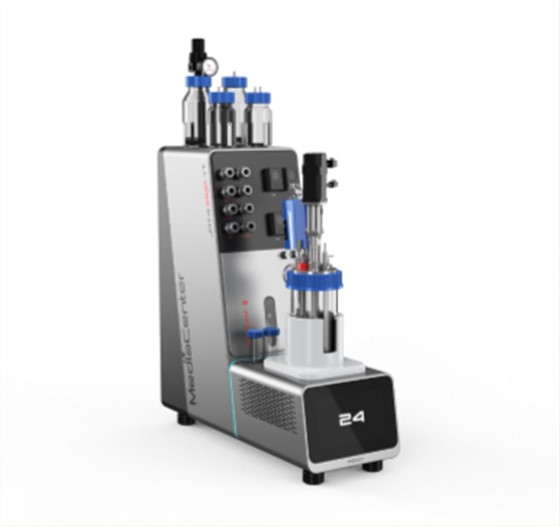

数智化平行生物反应器 产品优势特点：

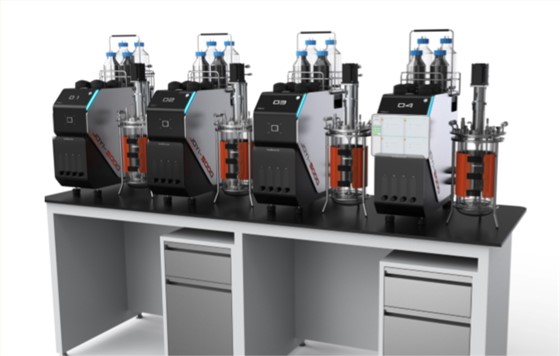

主板芯片控制，具备单体多罐平行性；配有高清摄像，记录发酵液过程动态；极具扩展性，可对接多种第三方仪器；一体化实验台，内置冰箱可保存样品

适用场景广泛：

不同菌种、细胞性能考察；配方筛选；工艺开发；原材料快速验证

极具扩展性：

主板芯片预留15个IO口；主板打通底层通信协议；可与尾气、生化分析仪器对接通信；可根据客户需求配OD/活细胞等传感

符合人体工学独特设计：

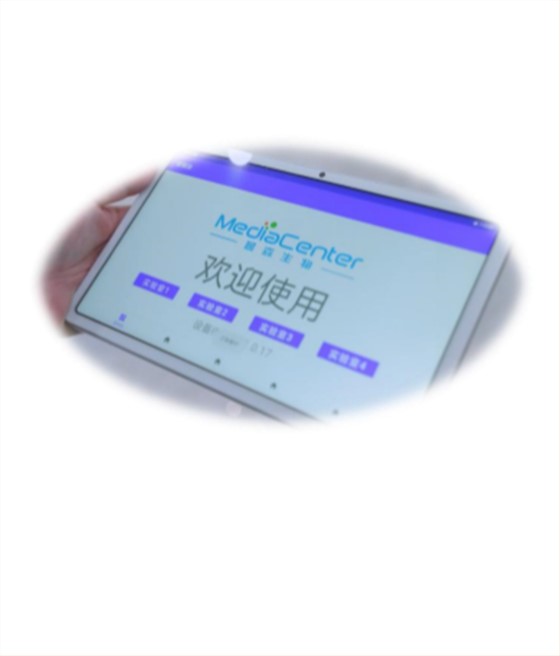

结构设计新颖，视野无死角；易学易用易维护；一体化设计；软件具备一键设置、一键标定、一键启动，操作简便

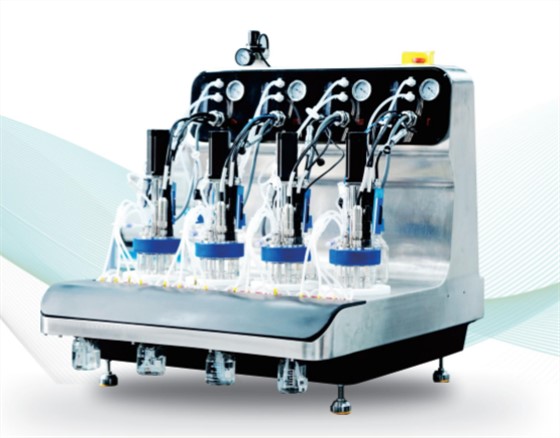

四联平行生物反应器 产品优势特点：

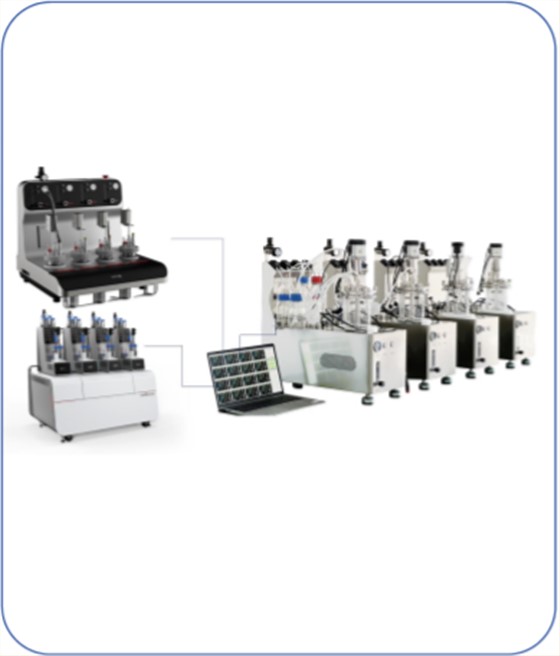

主板芯片控制，高度平行性；一体化设计，即插即用；功能分区，方便操作；可扩展为上百台的发酵平台

适用场景广泛：

不同菌种、细胞性能考察；配方筛选；工艺开发；原材料快速验证

高精度控制：

先进的数字控制技术，信号抗干扰；传感分辨率高，控制精度高；支持4、8、16、24、48等多罐并联

应用优势特点：

提高研发生产效率，降低成本；工艺的高通量开发与优化；压缩产品开发周期；可满足高通量发酵平台建设

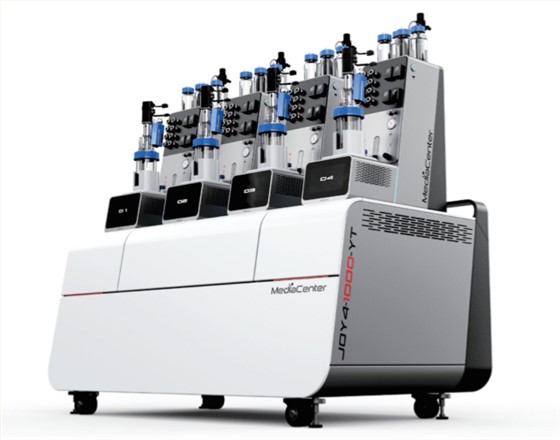

平行生物反应器 产品优势特点：

优异的平行性，同一实验在不同的反应器上获得相同的实验结果，极低的系统误差，保证了设备间重现性；
操作的高通量，一个人可以操作16-24个发酵罐，一个100m2的实验室可以放置100多个JOY4型反应器；
控制的先进性，领先的AFDP主板芯片控制技术，控制精度高、故障低、易维护；
检测可扩展性，可接40多个外设传感器，如拉曼、红外、活细胞等新型传感器，并实现自由通讯

适合菌种：

微生物；动物细胞；植物细胞；酶或无细胞体系

应用场景：

菌种验证与筛选；工艺开发与优化；菌种与工艺匹配；原材料直接评价

平行生物反应器设备产品选型

名称	JOY4-500	JOY4-1000	JOY1-500	JOY1-1000	JOY1-2400
设备规格	电源:AC220V±10%,50Hz,功率1200W;设备尺寸:800730780;重量60Kg		电源:AC220V±10%,50Hz,功率600W;设备尺寸:580220850;重量:25Kg
罐体尺寸	Φ85*133mm	Φ100*157mm	Φ85*133mm	Φ100*157mm	Φ120*248mm
转子流量计	0.1-0.8L/min	0.4-4L/min	0.1-0.8L/min	0.4-4L/min	0.5-8L/min
材质	罐体:高硼硅酸玻璃;罐盖:316不锈钢;壳体:机械抛光后电解抛光
搅拌转速	0-1200rpm,精度±1rpm
溶氧	0-150%，精度显示±0.1
pH	控制范围:2-12;分辨率:0.01,控制精度:±0.02
温度	半导体控温,无需冷却水;温控范围:20-50℃;精度显示:±0.2℃
蠕动泵	Watson Marlow 400A,补料速度:0.1ml/h-40ml/h
罐压	≤0.05MPa
可扩展	高精度质量流量计;自动取样;在线监测(尾气分析仪,拉曼光谱仪等);分液机器人等自动化		高清摄像头;高精度质量流量计;自动取样;在线监测(尾气分析仪,拉曼光谱仪等);分液机器人等自动化

名称	JOY1-5000（机箱可适配3-15L多种规格罐体）
灌装规格	3L	5L	7L	10L	15L
罐体尺寸	Φ130*263mm	Φ150*338mm	Φ190*380mm	Φ190*407mm	Φ216*440mm
转子流量计	5L/min	10L/min	10L/min	20L/min	20L/min
材质	罐体:高硼硅酸玻璃;罐盖:316不锈钢;壳体:机械抛光后电解抛光
搅拌	搅拌类型:Rushton turbine2 +Pitched1+AFlmpeller*1;搅拌范围:50-1200rpm
搅拌直径	56mm	68mm	77mm	86mm	99mm
溶氧	0-150%，精度显示±0.1
pH	控制范围:2-12;分辨率:0.01,控制精度:±0.02
温度	加热毯/水冷温控方式,控制范围:5-50C,控制精度±0.2℃
蠕动泵	Watson-malow114型,数量:4个/罐;转速:0-60rpm;流速:0.02mL/min~51 mL/min
罐压	≤0.05MPa
可扩展	高清摄像头;高精度质量流量计;自动取样;在线监测(尾气分析仪,拉曼光谱仪等);分液机器人等自动化;
