德国Hansa Press公司早在60年代就已经开始投入四球试验机的研制生产,公司及其生产的设备在德国及整个欧洲都有良好的声誉。而且德国Hansa Press公司参与了德国相关的DIN四球试验标准方法的起草和制定。美国很多ASTM四球试验方法遵从DIN试验方法的相关标准。
其公司生产的FBT 110四球试验机广泛应用于多家知名企业。
FBT 110是壳牌、大众和Hansa Press公司合作研制的第三代产品。大众VW PV 1444—滑动和滚动摩擦组件的点蚀性能测定(点蚀测试)方法和VW PV 1454—轴向力轴承温度特性测定方法及壳牌 DIN 51350-1/6 进行润滑剂试验的方法等,都是基于FBT-110试验机的平台上制定而出的。
四球式润滑剂试验机测定润滑油与润滑脂抗磨损(WP)与极压(EP)性能。本试验主要是在一定的受力情况下,旋转置于由油样覆盖的三个固定钢球顶部的一个同一直径的钢球。在由标准方法所规定的旋转速度、温度与周期条件下,进行抗磨损与极压性能的测试。在EP试验中可以根据烧结点来计算试验负荷-磨损指数(综合磨损值ZMZ),试样的抗磨损性通过对比球上的磨斑直径来评价。

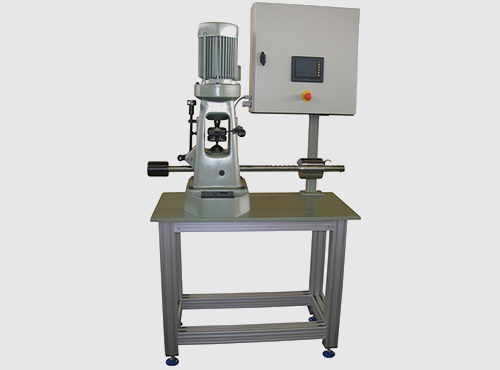

The HPM Four-Ball-Tester (FBT-110)是一台符合DIN 51350/1标准的测试设备,用于烧结测试和金属负载(DIN 51350 /2,3)以及润滑剂不同形式的摩擦磨损性能(DIN 51350/4,5)。
该测试装置在润滑剂领域及其常见,用于日常产品的研发以及质量控制。根据DIN 51350/6,测量润滑剂以及聚合物的剪切强度可使用单独的剪切适配器。安装特殊的适配器可以进行其它的测试。

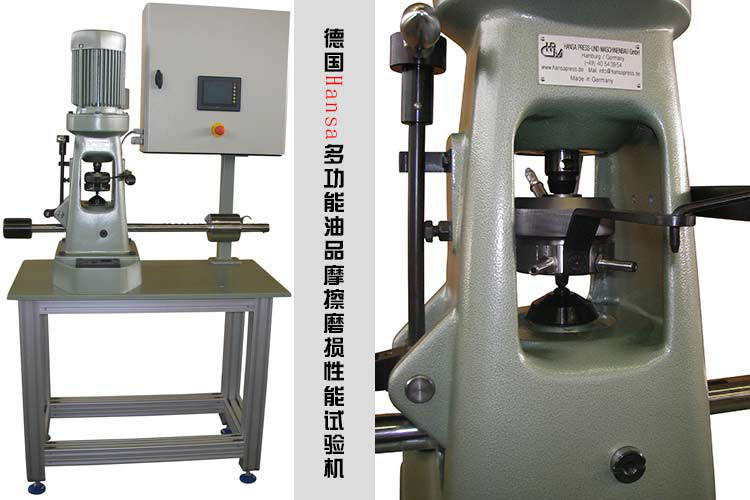

四球试验机结构
控制单元:基于Windows CE 5.0,触屏控制,测试过程全方位控制,实时显示温度、转速、扭矩,多方式文件传输
主轴:实现超高转速10~5800rpm
杠杆:杠杆加载负荷,稳定精确
砝码:多种型号砝码,负载范围广,5N步增
油杯:可配普通油杯、回火油杯,满足润滑油耐磨损性能、极压性能多项测试要求
四球试验机相关标准
• 流体润滑剂焊接负荷测定(DIN 51350/2)
• 流体润滑剂磨损特性测定(DIN 51350 part3)
• 固体润滑剂焊接负荷测定(DIN 51350 part4)
• 固体润滑剂磨损特性测定(DIN 51350 part5)
• 含聚合物的润滑剂剪切稳定性测定(DIN 51350 part6)
• 联合滑动和滚动摩擦组件的蚀点稳定性(蚀点测试) (VW PV 1444)
• 轴向推力球轴承稳态温度测定(VW PV 1454)
• 极压性能:润滑剂的摩擦和磨损测定(IP 239/85)
• 标准方法测定固体润滑剂抗磨损特性(ASTM D 2266-86)
• 标准方法测定固体润滑剂极压特性(ASTM D 2596-87)
• 标准方法测定流体润滑剂极压特性 (ASTM D 2783-88)
• 标准方法测定固体润滑剂极压特性(ASTM D 2783-88)
• 标准方法测定流体润滑剂抗磨损特性(ASTM D 4172-88)
• 标准方法测定润滑剂摩擦系数 (ASTM D 5183-91)
• 摩擦和磨损特性测定使用三板模型系统(球在三板上 BOTP 测定)

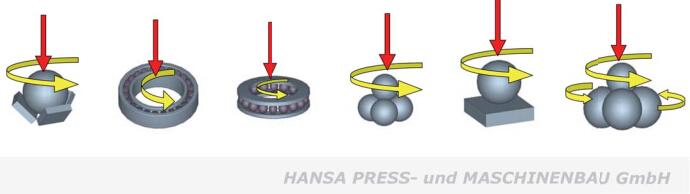

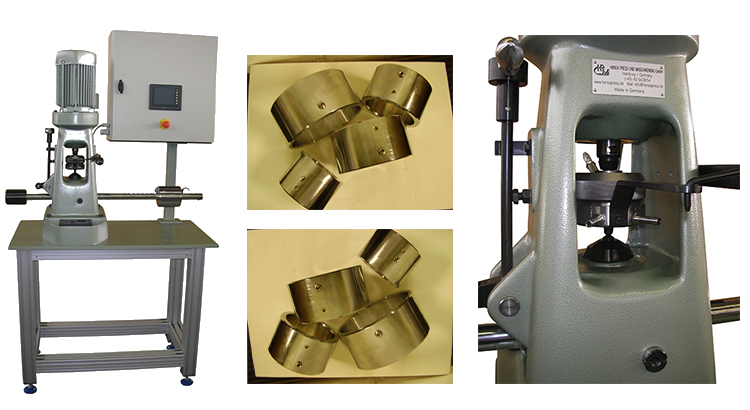

四球试验机摩擦形式
四球试验机配件

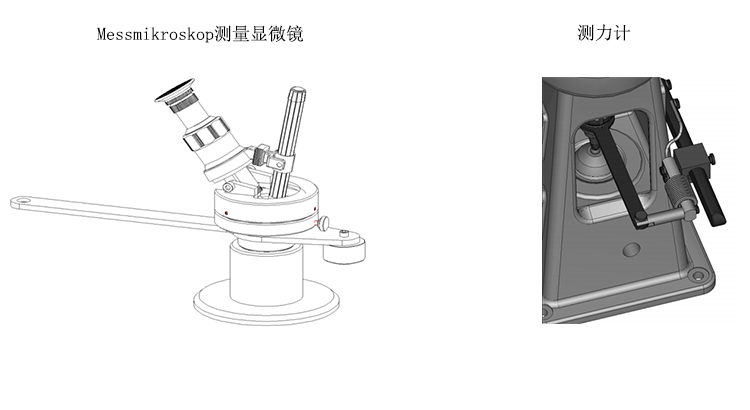

Messmikroskop测量显微镜
测力计
测量磨斑直径
测量施加在各球上的扭矩
小圆顶快速观测,大视野
灵敏度(Cn) 2 mV/V
调节环3* 120º,操作简单
灵敏度误差 <+(1;-0,1) %
集成一体的测量刻度
额定负载 50kg
螺旋聚焦,小光束光源
负载极限(EL) 150 % v. Cn
放大率 40x
断裂极限(Ed) 300 % v. Cn
观察范围 3.6mm∅
允许动载荷 100 % v. Cn
精度 0.05mm
量程范围 3.00mm
四球试验机显著优势
• 60年使用寿命,优于其它产品
• 加载及运转稳定,噪声小
• 实现超高转速(10~5800 rpm)
• 加载高负荷(100~12000 N),加载幅度5 N
• 同台设备可满足不同水平负荷试验,不影响精度
• 可实现不同转速条件步进控制
• 杠杆式加载简便直观,影响因素少
• 触屏界面,可显示扭矩、温度、转速曲线,数据可导出
• 出众的数据重复性和再现性,适合科研探索、产品检验
四球试验机润滑剂性能测试
• 磨损曲线
• 摩擦系数
• 摩擦系数变化
• 磨损延迟时间
• 烧结负荷(极高负荷)
• 磨损过程(低负荷)
四球试验机需求领域
• 石油行业检测、研发机构
• 润滑油生产厂家
• 机械行业
四球试验机技术参数
型号
FBT-110
电源/电压
400V 3~ 50 - 60Hz
功率
4 KW
主轴转速
10~5800 1/min
加载
100~12000 N
温度
-30~150 °C
接触几何
点接触
摩擦状态
混合摩擦, EHD(弹性流体动力润滑)
尺寸(L×W×H)
1160×580×880 mm
重量
1415 Kg
可测量
温度、扭矩、转速、磨斑直径(显微镜)
